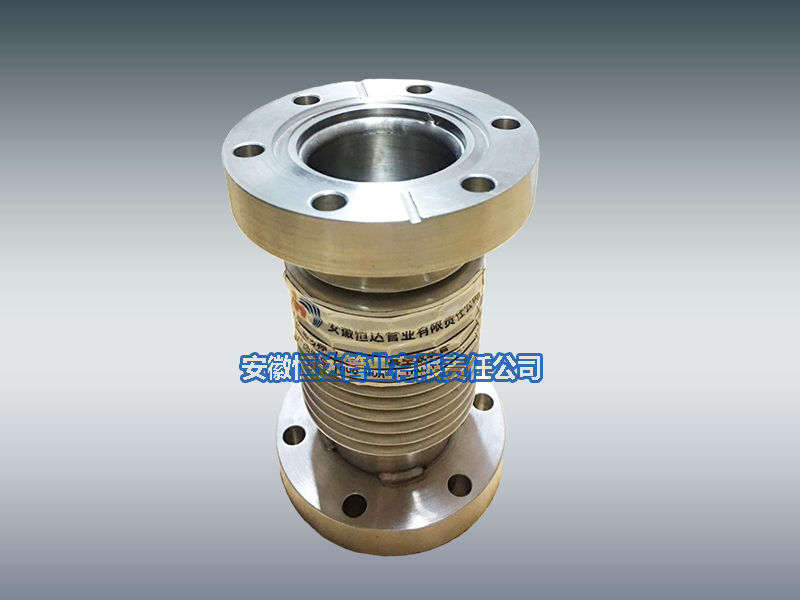

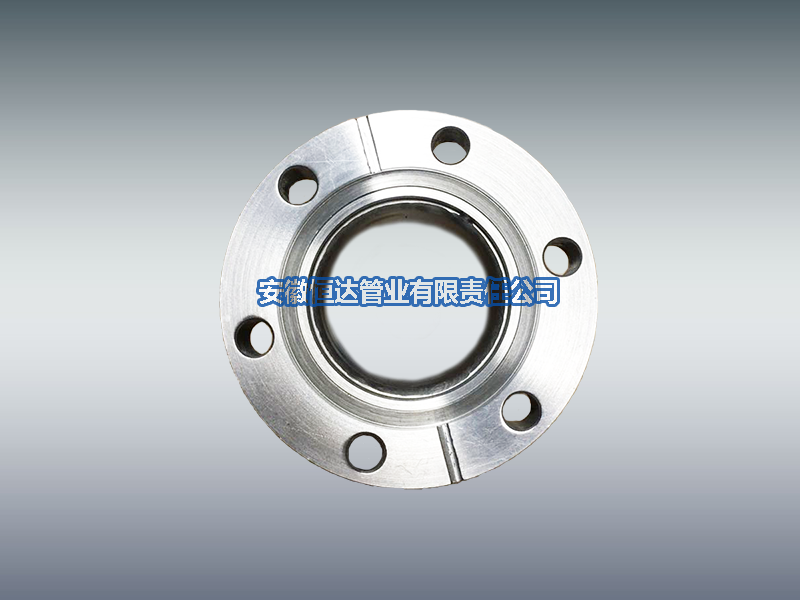

CF法蘭波紋管
產品性能管體材質： 不鏽鋼（SUS304）接頭材質： 不鏽鋼（1Cr18Ni9Ti/SUS304…
- 所屬分類:真空用波紋管
- 產品規格:
- 產品價格：0.00
產品詳情頁
產品性能
管體材質： 不鏽鋼（SUS304）
接頭材質： 不鏽鋼（1Cr18Ni9Ti/SUS304）
工作壓力： Max.2kgf/cm2~超高真空
漏 率： 1.33*10-10Pa·m3/sec
產品參數
N.D. Mald 單位（Bend radius）:mm
通徑 | 產品型號 | 1.D | 0.D | D | T | d | N-H | L1 | L | 彎曲半徑 |
20 | ZK-20CF-500 | 21.5 | 29.5 | 34 | 7.5 | 27.0 | 6-4.5 | 25 | 500 | 50 |
ZK-20CF-1000 | 1000 | |||||||||
25 | ZK-25CF-500 | 27.0 | 36.0 | 70 | 12.7 | 58.7 | 6-6.7 | 30 | 500 | 70 |
ZK-25CF-1000 | 1000 | |||||||||
40 | ZK-40CF-500 | 41.5 | 54.0 | 70 | 12.7 | 58.7 | 6-6.7 | 50 | 500 | 100 |
ZK-40CF-1000 | 1000 | |||||||||
50 | ZK-50CF-500 | 50.5 | 65.0 | 114 | 18.0 | 92.1 | 8-8.4 | 50 | 500 | 160 |
ZK-50CF-1000 | 1000 |
注：非標準長度或其他連接形式可按用戶要求製造。
可按用戶要求在管體上加裝金屬網套。
產品圖紙
